Broca de Centro
BROCAS HSS PARA CENTRAR

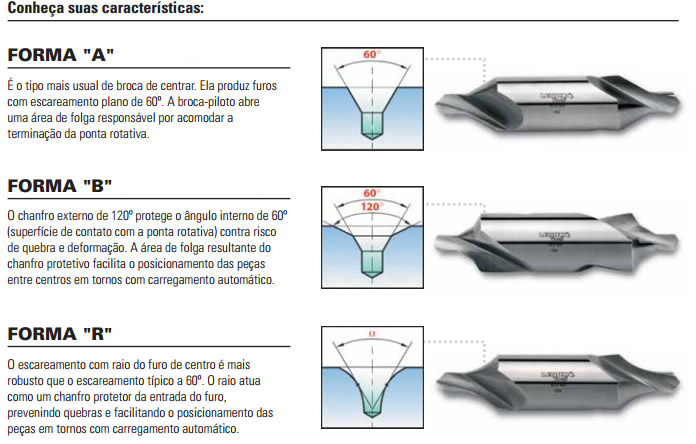

A Broca de Centrar (Broca de Centro) é uma broca especial fabricada de aço rápido. Este tipo de broca serve para fazer furos de centro e, devido a sua forma, executam numa só operação, o furo cilíndrico, o cone e o escareado. Os tipos mais comuns de broca de centrar são: Broca de centrar simples (DIN 333A) e as Broca de centrar com chanfro de proteção.
Broca de Centro DIN 333A - 118°
Normal - Com Ângulo 60°
| ØPONTA X ØCORPO | COMP. TOTAL | COMP. CORTE |
|---|---|---|
| Ø1,00 X 3,15 | 32 | 1,3 |
| Ø1,25 X 3,15 | 32 | 1,6 |
| Ø1,60 X 4,00 | 36 | 2 |
| Ø2,00 X 5,00 | 40 | 2,5 |
| Ø2,50 X 6,30 | 45 | 3,1 |
| Ø3,15 X 8,00 | 50 | 3,9 |
| Ø4,00 X 10,00 | 56 | 5 |
| Ø5,00 X 12,50 | 63 | 6,3 |
| Ø6,30 X 16,00 | 71 | 8 |
| Ø8,00 X 20,00 | 80 | 10,1 |
| Ø10,00 X 25,00 | 100 | 25 |
Broca de Centro DIN 333B - 118°
Com Ângulo de Proteção 120°
| ØPONTA X ØCORPO | COMP. TOTAL | COMP. CORTE |
|---|---|---|
| Ø1,00 X 4,00 | 38 | 1,3 |
| 1,25 X 5,00 | 42 | 1,6 |
| 1,60 X 6,30 | 45 | 2 |
| 2,00 X 8,00 | 50 | 2,5 |
| 2,50 X 10,00 | 56 | 3,1 |
| 3,15 X 11,20 | 60 | 3,9 |
| 4,00 X 14,00 | 67 | 5 |
| 5,00 X 18,00 | 75 | 6,3 |
| 6,30 X 20,00 | 80 | 8 |
| 8,00 X 25 | 100 | 10,1 |
Broca de Centro DIN 333R - 118°
COM RAIO
| ØPONTA X ØCORPO | COMP. TOTAL | COMP. CORTE |
|---|---|---|
| Ø1,00 X 3,15 | 32 | 2,4 |
| Ø1,25 X 3,15 | 32 | 3,35 |
| Ø1,60 X 4,00 | 36 | 4,25 |
| Ø2,00 X 5,00 | 40 | 5,3 |
| Ø2,50 X 6,30 | 45 | 6,7 |
| Ø3,15 X 8,00 | 50 | 8,05 |
| Ø4,00 X 10,00 | 56 | 10,6 |
| Ø5,00 X 12,50 | 63 | 13,2 |
| Ø6,30 X 16,00 | 71 | 17,6 |
| Ø8,00 X 20,00 | 80 | 22,5 |
| Ø10,00 X 25,00 | 100 | 28,5 |
B. de Centro ANSI B.94.11M -Bell Type°
Com Ângulo de 60°
| ØPONTA X ØCORPO | COMP. TOTAL | COMP. CORTE |
|---|---|---|
| 3/64 X 1/8 | 32 | 1,3 |
| 1/16 X 3/16 | 48 | 2,3 |
| 5/64 X 3/16 | 58 | 2,3 |
| 3/32 X 1/4 | 51 | 2,8 |
| 7/64 X 1/4 | 51 | 3,2 |
| 1/8 X 5/16 | 54 | 3,7 |
| 5/32 X 7/16 | 70 | 4,7 |
| 3/16 X 7/16 | 70 | 5,7 |
| 7/32 X 1/2 | 76 | 6,7 |
| 1/4 X 5/8 | 83 | 7,8 |
| 5/16 X 3/4 | 89 | 9,8 |
| 11/32 X 7/8 | 96 | 8,7 |
| 3/8 X 1 | 76 | 9,7 |
B. de Centro ANSI B.94.11M -Bell Type°
Com Ângulo de Proteção 120°
| ØPONTA X ØCORPO | COMP. TOTAL | COMP. CORTE |
|---|---|---|
| 3/64 X 1/8 | 32 | 1,3 |
| 1/16 X 3/16 | 48 | 1,8 |
| 3/32 X 1/4 | 51 | 2,6 |
| 7/64 X 5/16 | 54 | 3,2 |
| 5/32 X 7/16 | 70 | 4,7 |
| 3/16 X 1/2 | 76 | 5,7 |
| 7/32 X 5/8 | 83 | 6,8 |
| 1/4 X 3/4 | 89 | 7,8 |
| 5/16 X 3/4 | 89 | 9,8 |
